储能柜/储能集装箱工业模型制作关键部位设计

如果制造一套真实的储能柜或储能集装箱成套设备，依托3D打印等先进工艺，搭配专业团队与成熟技术，即便人数适中，也能在很短的时间内完成，不过具体工期仍需要根据模型精度、尺寸及工艺要求来定，今天杭州工业模型制作公司的小编就来给大家分享储能柜/储能集装箱工业模型制作关键部位的设计，重点讲解3D打印工艺在各部位制作中的应用。

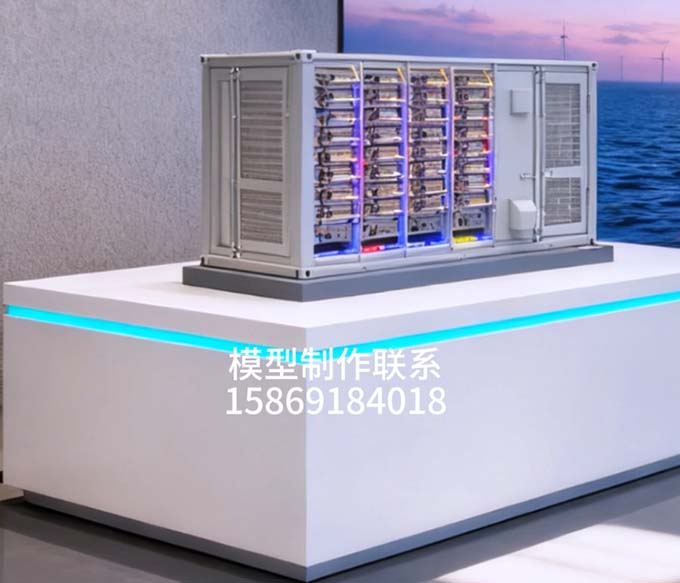

杭州工业模型制作

一、柜体/箱体框架

1. 先通过三维建模软件搭建储能柜/集装箱框架模型，精准设定尺寸参数，再采用3D打印工艺制作基础构件，在适当高度垂直于地面组装成矩形框架，还原储能柜/集装箱的基础外形；2. 根据矩形框架尺寸，用3D打印制作两个对称的主要承重框架，兼顾模型稳定性与精准度，无需传统切割打磨，大幅提升制作效率；3. 根据主框架，将3D打印成型的立式框架按照水平框架进行角度适配转换，去除矩形框架以外的多余部分，制造过程中的间隙留到末尾统一补充，3D打印的构件贴合度高，可有效减少间隙误差。

二、舱体/柜体主体

1. 舱体/柜体主体的生产依托3D打印工艺简化流程，无需复杂模具，只需在三维模型中按照基础框架尺寸扩展设计，打印出舱体面板构件，拼接组装即可，注意柜体/箱体两端预留门窗、接线口的空间，3D打印可精准还原预留口的尺寸与位置；2. 根据主框架，将3D打印的垂直框架按照横向框架进行平移布设，当平移部件与主体结构发生冲突时，优先保留主体结构，拆除冲突部件，3D打印构件轻便易调整，可降低修改难度。

三、储能模块与散热结构

1. 先通过三维建模确定储能模块的安装间距、宽度及散热间隙，再采用3D打印工艺制作模块安装框架和小型储能模块仿真件，每间隔一段距离预留散热间隙，精准还原真机散热设计，3D打印可实现细微结构的精准成型；

2. 接线与防护装置；

这部分储能柜/储能集装箱的接线端子、防护栏等细小部件，均采用3D打印工艺一体成型，无需手工雕刻，整体结构简洁，可清晰还原安装布局，成型精度高，是一个非常直观的结构呈现，同时大幅缩短制作周期。

四、控制系统仿真组件

小型储能柜/储能集装箱模型的控制系统组件，依托3D打印工艺实现高效制作，顶部预留的仿真接线端口、底部固定安装基座，均通过3D打印精准成型；为了方便观察内部储能模块与线路布局，可先3D打印制作一半模型，确认内部结构无误后，用同样的3D打印工艺制作另一半，拼接后即可完成一个完整的储能柜/储能集装箱工业模型，3D打印可保证两半模型的拼接精度，避免出现错位。

现有的储能设备模型存在传统结构短板，其外蒙皮多覆盖仿真金属面板，不仅结构设计复杂、制作成本偏高，模型抗冲击性较差，而融入3D打印工艺的模型制作，可简化结构设计、降低制作成本，同时提升模型精度与耐用性，更符合工业模型高效制作、耐用展示的核心需求。
